拉挤注胶工艺流程全解析：高性能复合材料型材的核心制造技术
2026-02-06 11:56:36拉挤注胶工艺是一种先进的复合材料成型工艺，主要用于生产高性能、高纤维含量的复合材料型材。下面我将为您详细解析其工艺流程、核心优势、关键参数以及应用领域。
一、工艺概述
传统的拉挤工艺是“拉挤浸胶”，即纤维通过开放式的树脂槽浸渍树脂。而 “拉挤注胶工艺”，也称为注射拉挤或闭模拉挤，是一种改良工艺。其核心区别在于：将混合好的树脂在压力下直接注入到一个密闭的模具腔中，与连续通过的纤维增强材料充分浸渍。
这种工艺解决了传统开放浸胶的树脂挥发、苯乙烯排放、浸渍不均等问题，特别适用于对性能、环保和工作环境要求高的产品。
二、工艺流程（分步详解）

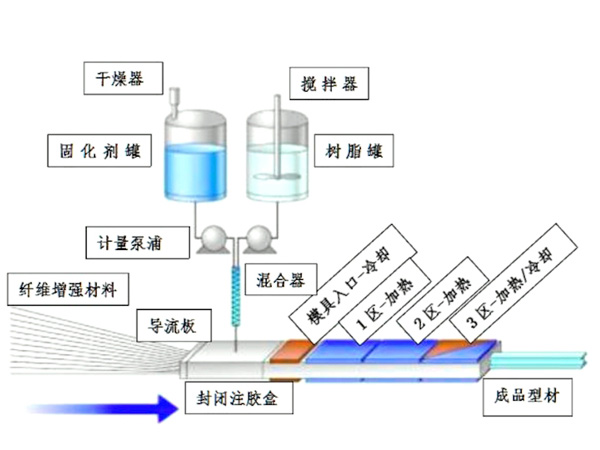

整个过程是连续、自动化的，流程如下图所示：
原材料准备
增强材料：主要是连续的玻璃纤维、碳纤维或玄武岩纤维的无捻粗纱。根据产品力学性能要求，也可加入连续毡、缝编毡或多轴向织物以提高横向强度。
树脂系统：通常为低粘度、反应活性高的不饱和聚酯树脂、乙烯基酯树脂或环氧树脂。树脂需与固化剂、促进剂等精确混合。
纤维导向与排布
纤维从纱架引出，经过一系列导纱板，按照产品设计的铺层结构进行精确排布，确保纤维平直、均匀地进入模具。
预成型
排布好的纤维束经过一个或多个预成型模具。该模具初步将疏松的纤维压实，成型为接近最终产品形状的预成型体，并挤出多余的空气，为注胶做好准备。
注胶与浸渍（核心工序）
预成型体进入主成型模具的前端（注胶区）。注胶区是一个密闭腔体。
通过精确的计量-混合-注射系统，将已混合均匀的树脂在压力下从注胶口注入模具腔。
在模具的精心设计（如锥度、流道）和纤维的毛细作用下，树脂沿着纤维运动方向由内向外、由中心向周边充分浸渍纤维束。模具内的压力确保树脂能排出所有气泡，实现极高的纤维浸渍质量。
凝胶与固化
浸渍了树脂的纤维复合材料进入模具的加热固化区。
模具被精确控温（通常分不同温区），树脂在牵引过程中发生交联反应，从液态变为固态，最终定型为设计所需的型材形状和尺寸。
连续牵引
牵引机是动力来源，提供连续、平稳的拉力，将整个材料从纱架经过模具一直拉到切割台。牵引方式有履带式和往复夹持式。
后期冷却
固化后的型材温度较高，出模后可能需经过冷却装置（风冷或水冷）进行降温，以稳定尺寸和便于操作。
定长切割
连续的产品由同步切割机（如自动圆盘锯）按照设定的长度进行切割。
成品收集
切割后的成品被收集、检验、包装。
三、工艺核心优势
优异的纤维浸渍质量：高压注胶能有效排除气泡，浸渍更均匀，产品内部缺陷少，力学性能（尤其是层间剪切强度）更高且稳定。
更高的纤维体积含量：可达70%甚至以上，产品强度和刚度更优。
卓越的环保性：全程闭模操作，极大减少了苯乙烯等挥发性有机物（VOCs）的排放，改善了工作环境。
良好的表面质量：由于树脂在密闭模具中固化，产品表面光滑、尺寸精确，富树脂层均匀。
材料浪费少：树脂按需注射，无开放式树脂槽的挥发和滴漏，损耗极低。
灵活性：易于快速切换树脂配方或颜色，只需清洗注射系统，而无需清空庞大的树脂槽。
四、关键工艺参数与控制
树脂注射压力与流量：必须与牵引速度、纤维含量和树脂粘度匹配，确保充分浸渍且不产生缺胶或溢胶。
模具温度：是固化反应的关键，需根据树脂体系设定多个温区（预热、凝胶、固化），温度曲线直接影响生产速度和产品性能。
牵引速度：与树脂固化时间直接相关，是决定生产效率的核心参数。
纤维张力：保持均匀适当的张力，确保纤维在模具中排布平直。
五、主要应用领域
该工艺特别适合于生产高性能、高要求的复合材料型材：
风电领域：风力发电机叶片中的主梁帽、腹板、导流板等关键承力部件。
轨道交通：高铁和地铁的窗框、内饰型材、导电轨防护罩等，要求高阻燃、低烟毒。
建筑工程：结构加固用碳纤维/玻璃纤维板条、桥梁构件、格栅等。
电力电气：高压绝缘梯架、横担、电缆桥架等。
航空航天：次承力结构件，如支架、杆件等。
总结
拉挤注胶工艺代表了拉挤技术向高性能、高环保、高自动化方向发展的重要趋势。它通过将“浸胶”改为“注胶”，从根本上提升了产品品质和生产过程的清洁度，是制造高端复合材料线性制品不可替代的关键工艺之一。
